Analisis Alasan dan Solusi untuk Silinder Silinder Hidraulik dalam Sistem Hidrolik?

Memperkenalkan

Silinder hidrolikadalah aktuator yang umum digunakan dalam sistem hidrolik. Stabilitas operasional mereka secara langsung berdampak pada kinerja seluruh sistem. Hari ini, mari kita bahas masalah umum dengan operasi silinder hidrolik. Mengapa mereka sering lebih rendah sendiri saat terkunci? Pertama, mari kita bahas struktur dan prinsip kerja silinder hidrolik.

1. Struktur silinder hidrolik dan prinsip kerja

A silinder hidrolikBiasanya terdiri dari tutup ujung belakang, laras silinder, batang piston, rakitan piston, dan tutup ujung depan. Untuk mencegah kebocoran oli dari silinder atau dari ruang bertekanan tinggi ke ruang tekanan rendah, segel dipasang di antara laras silinder dan tutup ujung, piston dan batang piston, piston dan tong silinder, dan batang piston dan tutup ujung depan. Pelindung debu juga dipasang di bagian luar tutup ujung depan. Untuk mencegah piston dari memukul kepala silinder ketika dengan cepat ditarik kembali ke ujung stroke, perangkat buffer dipasang di ujung silinder hidrolik. Perangkat pembuangan mungkin juga diperlukan.

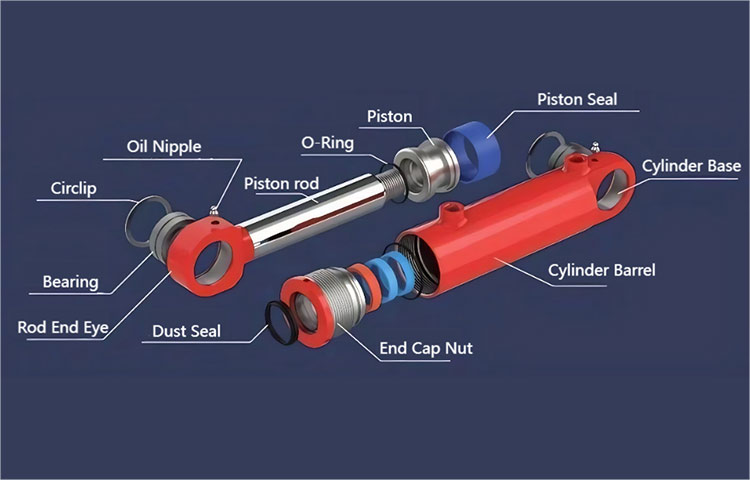

alternatif. Struktur silinder hidrolik

2. Rangkaian Silinder Hidraulik Umum

Dalam sistem hidrolik, ketika silinder hidrolik meluas ke panjang tertentu, ia tidak perlu lagi bergerak dan hanya perlu ditahan dalam posisi tertentu untuk periode waktu tertentu. Pada titik ini, katup kontrol arah atau kunci hidrolik dapat digunakan untuk menahan silinder di tempatnya. Sirkuit hidrolik umum adalah sebagai berikut:

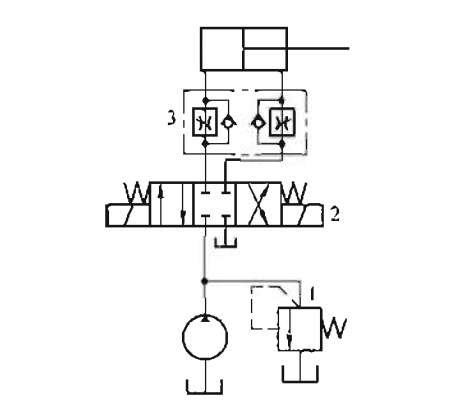

Sirkuit silinder alt.Hydraulic

3. Analisis alasan mengapa silinder hidrolik turun secara otomatis

Batang piston darisilinder hidrolikmemendek karena pengaruh kekuatan eksternal. Berdasarkan struktur dan prinsip kerja silinder hidrolik, dapat kita analisis bahwa alasan mendasar terjadinya retraksi silinder hidrolik adalah karena volume oli hidrolik di dalam ruang tanpa batang mengalami penurunan. Kemungkinan penyebab penurunan volume oli hidrolik di ruang tanpa batang adalah alasan mengapa silinder hidrolik turun secara otomatis:

(1) Kebocoran internal silinder hidrolik. Oli di ruang tanpa batang silinder hidrolik mengalir ke ruang batang melalui segel piston.

(2) Kebocoran pada penutup ujung belakang silinder hidrolik. Oli hidrolik di ruang tanpa batang bocor ke luar melalui penutup bagian belakang. Ini adalah kebocoran eksternal dan mudah diperiksa.

(3) Oli hidrolik di ruang tanpa batang mengalir melalui lubang oli. Hal ini dapat dibagi menjadi beberapa situasi:

a) Kebocoran oli dari sambungan pipa port oli atau pipa oli hidrolik. Ini juga merupakan kebocoran eksternal dan mudah diperiksa.

b) Dalam sirkuit menggunakan kunci netral katup pembalik, katup pembalik mungkin tidak sepenuhnya dikembalikan ke posisi netral, atau segel netral mungkin buruk.

c) Dalam sirkuit menggunakan kunci hidrolik, cincin kunci hidrolik mungkin rusak atau posisi netral katup pembalik dapat dipilih secara tidak tepat. (4) Kebocoran oli dari laras silinder hidrolik juga dianggap sebagai kebocoran eksternal, yang mudah diamati dan kemungkinan umumnya sangat kecil.

4. Solusi

(1) Kebocoran internal silinder hidrolik dapat disebabkan oleh penuaan cincin segel. Cincin segel perlu diganti atau struktur penyegelan yang lebih masuk akal perlu dirancang ulang.

(2) Hal yang sama juga berlaku untuk kebocoran penutup bagian belakang silinder hidrolik. Segel perlu diganti atau struktur penyegelan yang lebih masuk akal perlu didesain ulang.

(3) Ketika oli sambungan oli bocor oli, periksa apakah cincin segel sambungan rusak. Ganti segel atau ganti sambungan.

(4) Di sirkuit menggunakan kunci pusat katup pembalik, segel tengah tidak baik. Secara umum, disebabkan oleh noda minyak atau kotoran lain yang menyebabkan inti katup tidak bergerak ke tempatnya, atau pegas macet atau rusak, menyebabkannya tidak dapat kembali ke posisi tengah. Personel profesional perlu memperbaiki atau mengganti katup pembalik. Jika persyaratan pemeliharaan tekanan relatif tinggi, Anda dapat mempertimbangkan untuk mengganti kunci hidrolik.

(5) Dalam sirkuit yang dikunci oleh kunci hidrolik, katup fungsi netral dengan port tertutup A dan B tidak dapat digunakan, karena penutupan port A dan B dapat menyebabkan katup satu arah kontrol hidrolik masih terbuka di kedua arah dan gagal memainkan peran penguncian. Selain itu, kerusakan pegas atau kotoran kunci hidrolik juga dapat menyebabkan kunci hidrolik tidak dapat sepenuhnya ditutup, mengakibatkan kebocoran.

Ringkasan

Silinder hidrolikadalah aktuator penting dalam sistem hidrolik, dan stabilitasnya sangat penting untuk kinerja sistem. Masalah umum adalah dasifik sendiri yang tidak diinginkan dari silinder hidrolik saat terkunci di posisi. Masalah ini muncul karena kebocoran internal atau eksternal, seperti kegagalan segel pada silinder, kebocoran pada penutup ujung, atau oli hidrolik yang keluar melalui pelabuhan oli. Selain itu, fungsi yang tidak tepat dari katup kontrol arah atau kunci hidrolik - seperti posisi netral yang tidak lengkap, keausan segel, atau pemilihan katup yang salah - dapat berkontribusi pada masalah ini. Solusi termasuk mengganti segel yang rusak, memperbaiki atau mengganti katup yang rusak, memastikan pemilihan kunci hidrolik yang tepat, dan menjaga kebersihan sistem untuk mencegah kontaminasi. Mengatasi faktor -faktor ini memastikan operasi silinder hidrolik yang andal dan mencegah pergerakan yang tidak diinginkan.
