Jenis dan Karakteristik Pemegang Alat Mesin CNC？

Perkenalan

Di bidang pemesinan presisiAlat mesin CNC, Pemegang alat adalah komponen utama yang menghubungkan alat dan alat mesin. Sebagai perusahaan yang berspesialisasi dalam pemesinan CNC, kami sangat sadar bahwa berbagai jenis pemegang alat memiliki dampak mendalam pada efisiensi, presisi, dan kualitas permesinan. Izinkan saya memperkenalkan Anda pada jenis umumPemegang Alat Mesin CNCdan karakteristik uniknya secara rinci.

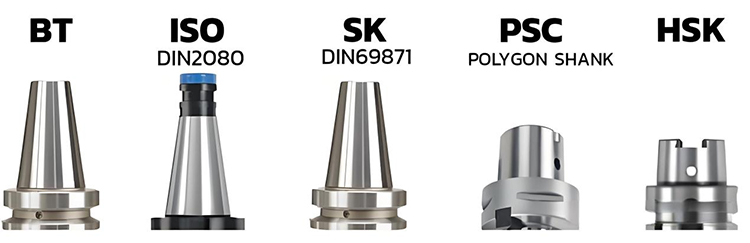

Pemegang alat biasanya dibagi menjadi dua kategori sesuai dengan lancip lubang pahat dari spindle pusat pemesinan:

1. Pemegang Alat Universal dengan Spindle Taper 7:24

Pemegang alat lancip 7:24 menggunakan permukaan lancip terpisah untuk diposisikan, dan pegangan lancip lebih panjang. Permukaan lancip secara bersamaan melakukan dua fungsi: memposisikan pemegang alat relatif terhadap pusat spindle dan torsi transmisi melalui gaya pengetatan.

Pemegang Alat Universal dengan lancip 7: 24. Ada biasanya lima standar dan spesifikasi:

(1) Standar Internasional IS0 7388-1 (disingkat IV atau IT)

Fitur:

Fleksibilitas tinggi, dapat dipasang pada DIN 69871 dan alat mesin taper ANSI/ASME.

(2) DIN standar Jerman 69871, Standar Cina GB10944

(Disingkat sebagai JT, SK, DIN, DAT atau DV)

Fitur:

Dimensi instalasi sama dengan yang dari pemegang alat ISO 7388-1, tetapi nilai D4 lebih besar, yang dapat menyebabkan gangguan pemasangan.

(3) ANSI Standar Amerika B5.50

Fitur:

Ini tidak memiliki takik baji dan tidak dapat dipasang pada DIN 69871 dan ISO 7388-1 Machine Tools, tetapi dua yang terakhir dapat dipasang di atasnya.

(4) Jepang Jepang JIS B6339, (Mas bt, disebut sebagai BT)

Fitur:

BT Toolholder Taper lebih pendek dari tiga pemegang alat sebelumnya, dan dimensi instalasi berbeda, sehingga tidak dapat diganti. Struktur simetris membuatnya lebih stabil pada kecepatan tinggi daripada tiga pemegang alat lainnya.

(5) DIN 2080 standar Jerman (disingkat NT atau ST)

Metode Tension: Pemegang Alat Jenis NT dikencangkan oleh batang tarik pada alat mesin tradisional, juga dikenal sebagai ST di Cina

2. Tool Holder dengan spindle Taper 1:10

(1) Pemegang Alat HSK

Pemegang alat HSK Vacuum dapat meningkatkan kekakuan dan stabilitas sistem dan presisi produk selama pemesinan berkecepatan tinggi, dan mempersingkat waktu penggantian alat, memainkan peran penting dalam pemesinan berkecepatan tinggi.

Pemegang alat HSK tersedia dalam berbagai spesifikasi seperti A, B, C, D, E, dan F. Di antaranya, A, E, dan F umumnya digunakan di pusat pemesinan (perubahan alat otomatis).

Fitur: Ini memiliki lancip 1:10 dan mengadopsi desain kontak dua sisi (mis., Lancip dan wajah akhir bersentuhan pada saat yang sama), memberikan kekakuan dan presisi yang lebih tinggi, terutama cocok untuk lingkungan pemotongan berkecepatan tinggi.

(2) PSC Taper Shank (ISO26623)

Menggunakan desain lancip pendek (biasanya 1:10 lancip), tetapi hanya terhubung ke spindel melalui kontak permukaan lancip. Beberapa model dapat menggabungkan kontak wajah akhir untuk meningkatkan kekakuan.

Tujuan desainnya adalah untuk mengurangi perubahan jarak permukaan lancip yang disebabkan oleh gaya sentrifugal selama rotasi berkecepatan tinggi, tetapi metode penentuan posisi lebih sederhana daripada HSK dan terutama bergantung pada gaya gesekan permukaan lancip.

Kesimpulan

Sebagai produsenPemegang Alat Mesin CNC, kami selalu berkomitmen untuk menyediakan pengguna dengan produk menangani alat berkinerja tinggi berkualitas tinggi. Oleh karena itu, kami terus mengoptimalkan desain produk dan memperkaya kategori produk untuk memastikan bahwa setiap pegangan alat dapat melakukan yang terbaik dalam pemesinan CNC, membantu pengguna mencapai tujuan pemesinan yang efisien dan akurat.
