Bagaimana cara memilih blok katup?

ItuBlok katupadalah komponen kunci dalam sistem hidrolik dan sistem kontrol cairan industri. Kebenaran pemilihannya secara langsung terkait dengan kinerja, keandalan dan ekonomi sistem. Untuk meningkatkan efisiensi kerja dan mengurangi biaya, kita harus belajar cara memilih blok katup dengan benar.

1. Klarifikasi tujuan blok katup di peralatan atau perangkat

Tentukan kondisi kerja blok katup, sifat -sifat media yang berlaku, tekanan kerja, suhu kerja dan metode operasi dan kontrol. Sebelum memilih blok katup, pertama -tama kita harus memahami persyaratan aplikasi kita. Berapa kisaran suhu dan tekanan cairan? Seberapa besar laju alirannya? Ini semua yang perlu kita pertimbangkan.

2. Pilih jenis blok katup yang tepat

Menurut persyaratan sistem, pilih tipe blok katup yang tepat, seperti blok katup kepala tunggal, blok katup double-head atau blok katup multi-head. Jenis blok katup yang umum digunakan dalam sistem hidrolik termasuk blok katup kartrid dua arah, blok katup terintegrasi, dll.

3. Desain dan Optimalisasi Struktural

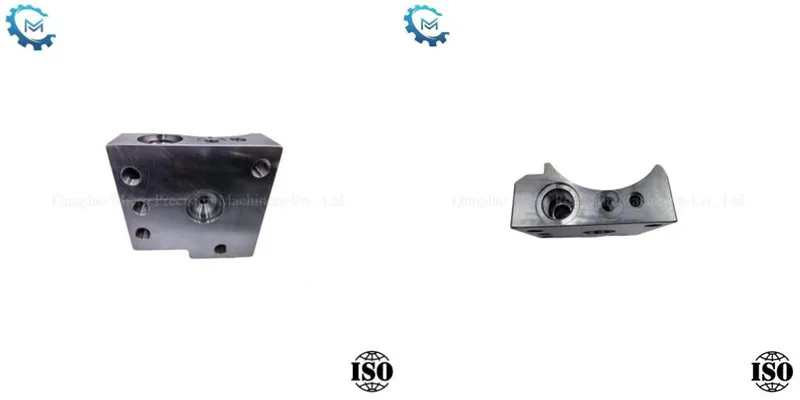

Penampilan dan Ukuran:Blok katupumumnya hexahedron persegi panjang, dan juga bisa melingkar mengingat batasan ruang pemasangan.

Desain Saluran: Diameter saluran utama harus ditentukan berdasarkan laju aliran dan kecepatan aliran. Kecepatan aliran saluran tekanan tidak boleh melebihi 8m/s, dan kecepatan aliran saluran oli pengembalian tidak boleh melebihi 4m/s.

Pemrosesan dan Koneksi: Untuk mengurangi kehilangan resistansi aliran, saluran utama dapat mengadopsi desain hole parsial; Saluran kompleks harus dihindari sebanyak mungkin untuk menyederhanakan pemrosesan.

Jenis antarmuka dan ukuran blok katup juga harus dipertimbangkan, dan harus cocok dengan antarmuka pipa oli, pompa oli, aktuator, dll. Terhubung ke sana. Misalnya, ada banyak spesifikasi antarmuka berulir umum, dan koneksi harus ketat untuk mencegah kebocoran.

4. Pertimbangkan pemilihan material

Pemilihan material blok katup tergantung pada sifat -sifat cairan dan kondisi lingkungan kerja. Bahan umum termasuk besi cor, stainless steel, plastik, dll. Pastikan bahan yang dipilihnya tahan korosi, tahan suhu tinggi dan tahan terhadap keausan untuk memastikan keandalan blok katup dalam penggunaan jangka panjang.

5. Metode Instalasi

Instalasi Jenis Plat, Instalasi Penumpukan, dll. Jika peralatan terbatas ruang, mungkin lebih cocok untuk blok katup pemasangan penumpukan kompak.

6. Persyaratan Fungsional

Apakah itu sistem yang digunakan untuk fungsi yang berbeda seperti kontrol arah, kontrol tekanan atau kontrol aliran, perlu untuk memilih blok katup dengan fungsi yang sesuai.
