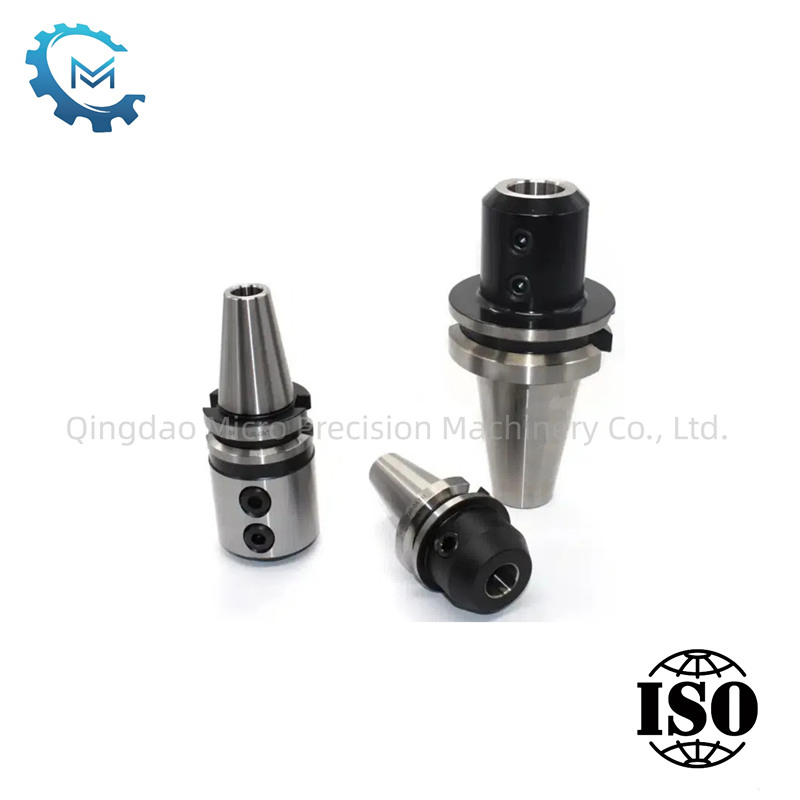

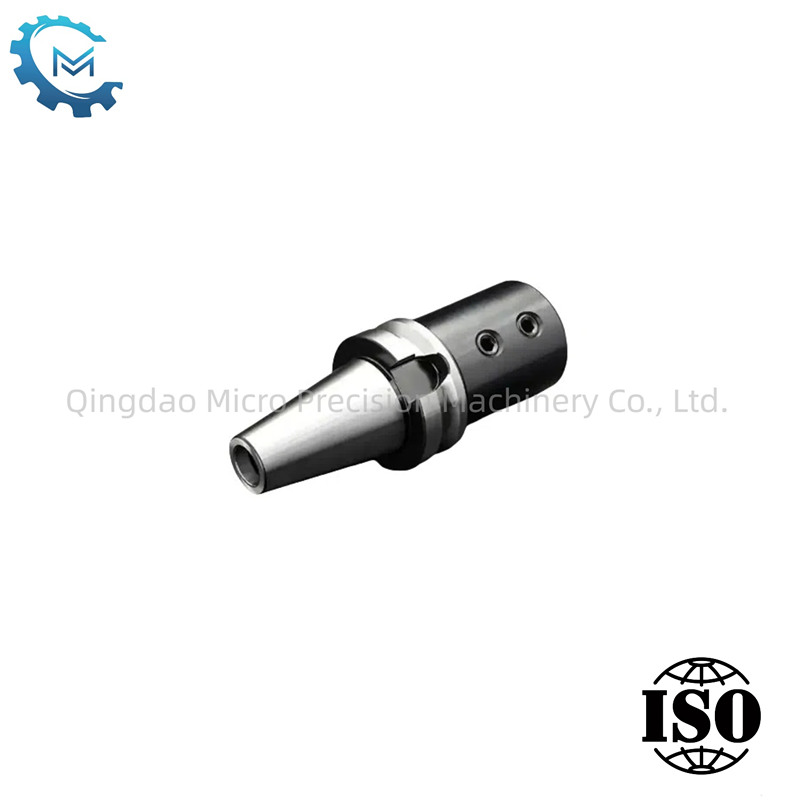

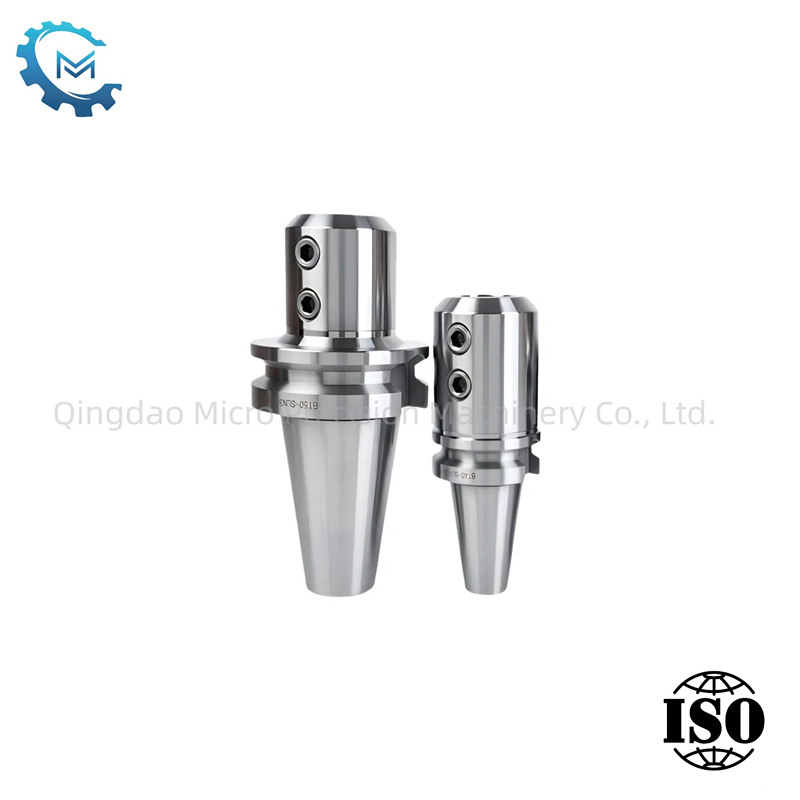

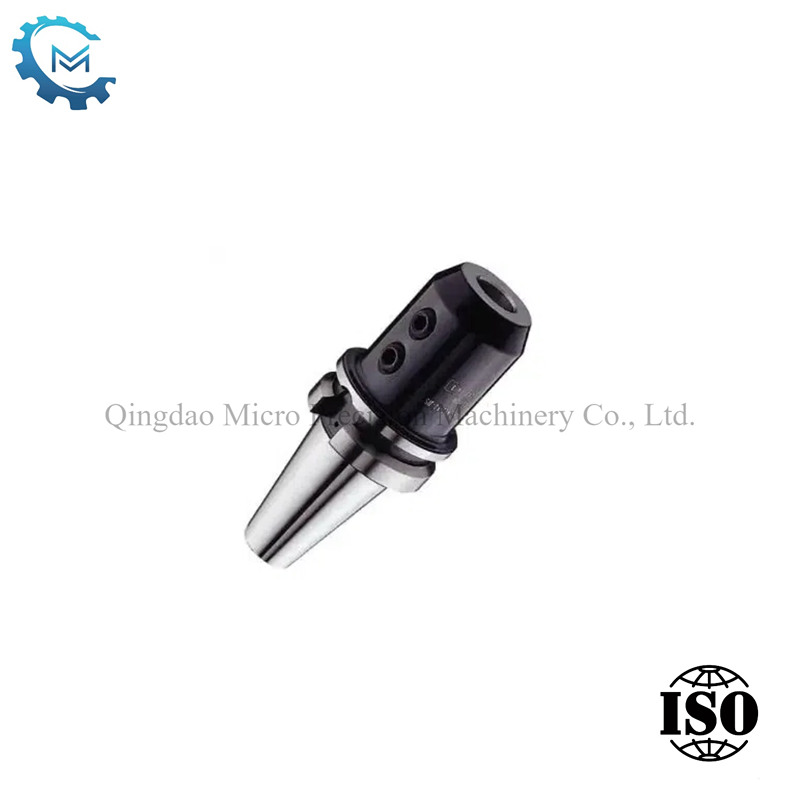

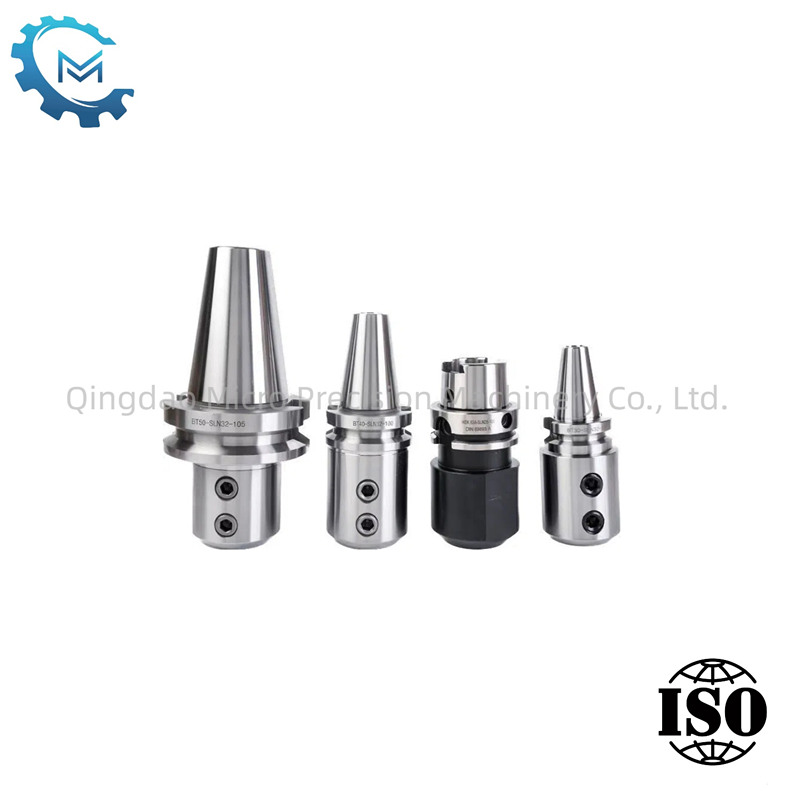

Penahan alat kunci samping

Pemegang alat kunci sisi adalah jenis umum pemegang alat pemotong, banyak digunakan di berbagai mesin CNC. Itu terkunci dengan sekrup pemasangan, mudah dibongkar dan dirakit, dengan gaya presisi dan penjepit tinggi. Cocok untuk proses pemotongan berat. Ini juga disebut pemegang atau adaptor pabrik akhir. Pemegang alat dapat disesuaikan dengan ukuran yang berbeda sebagai kebutuhan pelanggan.

mengirimkan permintaan

Deskripsi Produk

Pemegang alat kunci samping mengamankan alat pemotong dengan mengencangkan sekrup samping, mencapai penjepit pahat, itu juga disebut pemegang atau adaptor pabrik akhir. Ini terutama digunakan untuk pemesinan kasar alat dengan betis yang rata, seperti bor dan pemotong penggilingan. Pemegang alat ini cocok untuk aplikasi yang membutuhkan proses penggilingan berkecepatan tinggi dan presisi tinggi.

Parameter Produk:

Pesan No.Din69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
Pesan No.Din69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Dapatkan kutipan sekarang

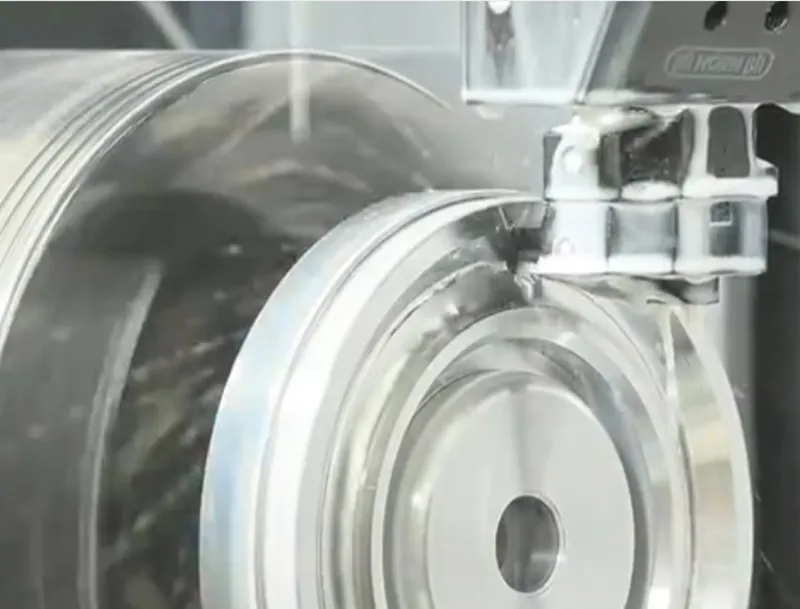

Proses Produksi untuk Pemegang Alat Kunci Samping:

Lubang betis lancip depan dan lubang bagian dalam dari badan penahan pahat dikerjakan untuk memastikan akurasi dimensi dan kekasaran permukaan memenuhi persyaratan. Lubang berulir perifer dari bodi pemegang pahat mesin, memastikan bahwa garis tengah lubang berulir membentuk sudut tertentu dengan arah radial dari lubang bagian dalam, memfasilitasi pemasangan sekrup terkunci.
