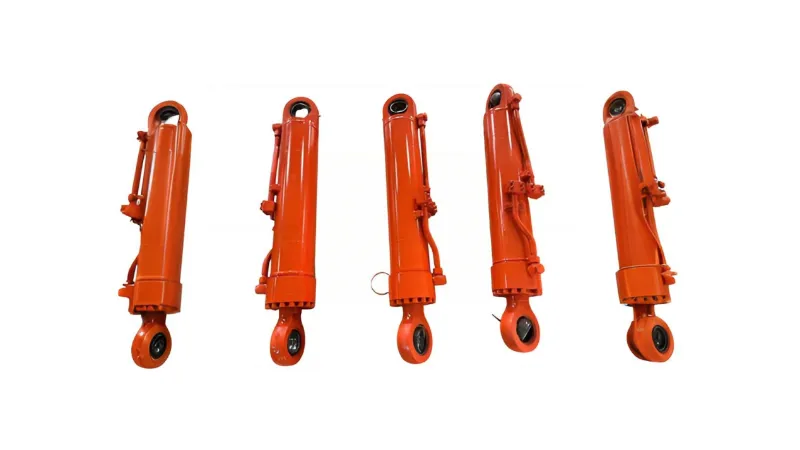

Berapa Banyak yang Anda Ketahui Tentang Penyegelan Silinder Hidraulik?

Silinder hidrolikmencapai gerakan maju dan mundur batang piston dengan memvariasikan tekanan di kedua sisi. Namun, oli hidrolik ada di ruang kiri dan kanan silinder hidrolik. Bagaimana piston dalam silinder hidrolik dapat mempertahankan pergerakan dan kinerja penyegelan peralatan yang diperlukan?

Klasifikasi Silinder HidrolikSilinder hidrolik tersedia dalam berbagai jenis:

(1) Menurut cara kerjanya, silinder hidrolik dibagi menjadi dua kategori utama: kerja tunggal dan kerja ganda. Pada silinder hidrolik kerja tunggal, pergerakan ke satu arah dilakukan dengan tekanan hidrolik, sedangkan pergerakan sebaliknya mengandalkan gaya gravitasi atau pegas. Dalam silinder hidrolik kerja ganda, pergerakan ke dua arah bergantung pada tekanan hidrolik.

(2) Menurut tekanan operasi yang berbeda, silinder hidrolik dapat dibagi lagi menjadi silinder hidrolik bertekanan sedang, bertekanan rendah, bertekanan sedang-tinggi, dan bertekanan tinggi. • Untuk peralatan mesin, umumnya digunakan silinder hidrolik bertekanan sedang dan rendah, dengan tekanan pengenal 2,5MPa~6,3MPa; untuk kendaraan konstruksi dan pesawat terbang yang membutuhkan ukuran kecil, ringan, dan output tinggi, sebagian besar digunakan silinder hidrolik bertekanan sedang dan tinggi, dengan tekanan pengenal 101MPa~16MPa;

Untuk pengepres hidrolik dan mesin serupa, sebagian besar menggunakan silinder hidrolik bertekanan tinggi, dengan tekanan pengenal 25MPa~315MPa.

(3) Menurut tipe strukturnya yang berbeda, silinder hidrolik juga diklasifikasikan menjadi tipe piston, tipe pendorong, tipe ayun, tipe teleskopik, dll. Diantaranya, silinder hidrolik tipe piston adalah yang paling banyak digunakan. Silinder hidrolik tipe piston memiliki struktur dan mode pergerakan yang berbeda, seperti batang piston tunggal dan batang piston ganda, tipe silinder tetap, dan tipe batang tetap.

Bagaimana silinder hidrolik bisa bocor?

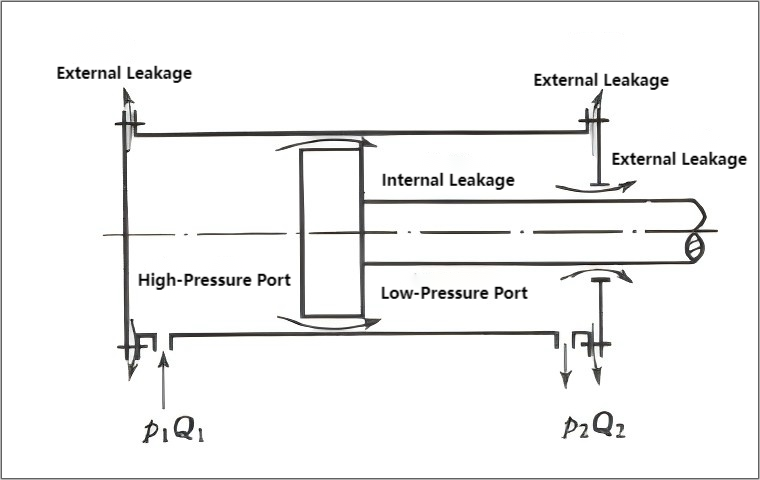

Bagaimana kebocoran oli hidrolik pada asilinder hidrolik? Ketika silinder hidrolik bekerja, tekanan di dalam rongga jauh lebih tinggi daripada tekanan di luar rongga (tekanan atmosfer); tekanan di rongga saluran masuk oli jauh lebih tinggi daripada tekanan di rongga balik oli. Oleh karena itu, oli dapat bocor melalui sambungan bagian-bagian yang tetap (satu jalur), seperti sambungan antara tutup ujung dan silinder, dan jarak bebas antara bagian-bagian yang relatif bergerak (jalur lain). Seperti yang ditunjukkan pada diagram di bawah ini. Kebocoran eksternal tidak hanya menyebabkan hilangnya minyak dan berdampak pada lingkungan, namun juga menimbulkan bahaya kebakaran. Kebocoran internal akan menyebabkan oli memanas, mengurangi efisiensi volumetrik silinder hidrolik, dan akibatnya memperburuk kinerja kerja silinder hidrolik. Oleh karena itu, kebocoran harus diminimalkan.

Seperti yang ditunjukkan pada diagram, silinder hidrolik dapat membocorkan oli hidrolik, yang terpenting melalui sambungan dan jarak bebas. Ini dapat diringkas menjadi lima kategori utama:

(1) Masalah dalam pemilihan cincin penyegel: Dengan berkembangnya teknologi hidrolik, desain dan struktur perangkat penyegel menjadi lebih beragam, dan bahan penyegel baru terus bermunculan. Jenis cincin penyegel yang umum termasuk cincin debu, cincin tipe YX, cincin tipe U, segel kombinasi tipe V, cincin Glyd, segel Langkah, dan cincin pemandu pendukung, dll., yang sebagian besar dipilih berdasarkan desain dan unit manufaktur, dan umumnya tidak ada masalah. Karena pertimbangan biaya, bahan penyegel yang umum digunakan di lokasi biasanya adalah karet nitril, poliuretan poliester, dan karet kain tenun, yang merupakan bahan bermutu rendah dan sering kali gagal memenuhi persyaratan keandalan penyegelan jangka panjang. Oleh karena itu, peningkatan material penyegel sangat penting untuk meningkatkan kinerja penyegelan dan memperpanjang masa pakai silinder hidrolik.

(2) Penyimpanan cincin penyegel: Segel hidrolik biasanya disimpan dalam jumlah banyak. Personil di lokasi harus menstandardisasi dan mensistematisasikan pemeliharaan dan penyimpanannya untuk segera mengidentifikasi masalah dan menghindari penggunaan cincin penyegel yang sudah tua atau rusak.

(3) Pemasangan penyegelan: Perkuat pelatihan teknis bagi personel di lokasi. Selama pemasangan, pastikan silinder hidrolik dan cincin penyegel bersih untuk menghindari goresan atau kesalahan pemasangan. Perhatikan teknik pemasangan berbagai jenis cincin penyegel.

(4) Kesesuaian cincin penyegel dan alur: Kualitas kinerja penyegelan tidak hanya bergantung pada cincin penyegel itu sendiri, tetapi juga kesesuaian antara cincin penyegel dan alur, dan antara cincin penyegel dan permukaan yang disegel. Jika ada kesalahan pada dimensi alur pemesinan atau keausan pada badan silinder atau batang pengikat, dimensi cincin penyegel perlu disesuaikan dengan dimensi rakitan sebenarnya. Jika permukaan yang disegel tergores atau terlalu kasar, maka perlu diperbaiki atau diganti.

(5) Masalah penyegelan antara saluran masuk/keluar oli dan pipa oli hidrolik: Penggunaan pipa oli hidrolik dalam jangka panjang dapat menyebabkan penuaan dan kurangnya kekencangan antara saluran masuk/keluar dan pipa oli, yang mengakibatkan kebocoran oli.

Metode penyegelan silinder hidrolik

Metode penyegelan umum untuk silinder hidrolik meliputi penyegelan celah dan penyegelan cincin.

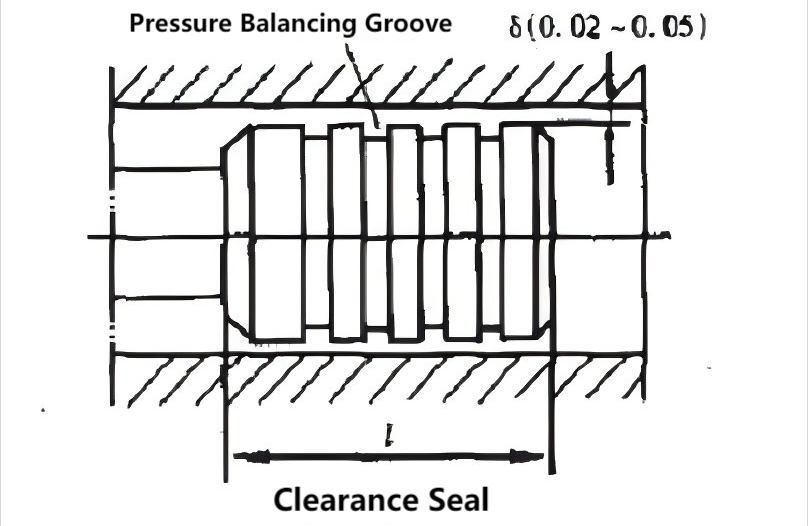

(1) Penyegelan celah, seperti yang ditunjukkan pada Gambar 1, bergantung pada jarak yang sangat kecil antara bagian yang relatif bergerak untuk memastikan segel. Beberapa alur melingkar (umumnya 0,5 x 0,5 mm) dibuat pada piston silinder hidrolik. Fungsinya ada dua: pertama, untuk mengurangi area kontak antara piston dan dinding silinder; kedua, karena adanya tekanan oli pada alur melingkar, posisi piston berada di tengah, sehingga mengurangi gesekan antara piston dan dinding silinder akibat tekanan samping, sehingga mengurangi kebocoran. Metode penyegelan ini memiliki gesekan yang rendah tetapi kinerja penyegelan yang buruk dan memerlukan akurasi pemesinan yang tinggi. Sangat cocok untuk aplikasi dengan dimensi kecil, tekanan rendah, dan kecepatan gerak tinggi. Nilai jarak bebas bisa 0,02~0,05 mm.

(2)Cincin penyegeldapat digunakan untuk komponen stasioner (statis) dan bergerak (dinamis), dan saat ini merupakan perangkat penyegelan yang paling banyak digunakan dalam sistem hidrolik. Cincin penyegel terbuat dari karet tahan minyak (dalam beberapa tahun terakhir, nilon atau bahan lain juga telah digunakan untuk meningkatkan ketahanan aus). Cincin penyegel biasanya dibuat dalam bentuk O, bentuk Y, bentuk V, bentuk L, bentuk J, bentuk Yx, dll. Cincin penyegel memiliki serangkaian keunggulan seperti pembuatan yang mudah, penggunaan yang mudah, penyegelan yang andal, dan pengoperasian yang andal di bawah berbagai tekanan.

① Segel cincin-Oadalah jenis elemen penyegel dengan penampang melingkar dan banyak digunakan. Segel O-ring dipasang di alur dan berubah bentuk di bawah tekanan oli, menyebabkan segel tersebut terpasang erat pada alur dan celah untuk mencapai efek penyegelan. Kinerja penyegelan meningkat seiring dengan meningkatnya tekanan. Keunggulannya adalah struktur sederhana, pembuatan mudah, kinerja penyegelan baik, dan gesekan rendah; kelemahannya adalah di bawah tekanan tinggi...

② Segel cincin Y Dalam keadaan normal, segel cincin Y dapat dipasang langsung ke dalam alur tanpa cincin penyangga untuk mencapai efek penyegelan. Namun, dalam situasi dengan perubahan tekanan yang besar dan kecepatan geser yang tinggi, cincin penyangga harus digunakan untuk memasang segel. Keunggulannya antara lain kemampuan beradaptasi yang kuat.

③ Segel berbentuk V banyak digunakan pada silinder hidrolik dengan kecepatan gerakan rendah. Mereka terdiri dari cincin pendukung, cincin penyegel, dan cincin tekanan dengan berbagai bentuk. Segel ini memiliki area kontak yang besar dan kinerja penyegelan yang baik, tetapi juga gesekan yang tinggi.

④ Segel Yx memiliki dimensi penampang kecil dan struktur sederhana; panjangnya lebih dari dua kali lebarnya. Oleh karena itu, bahkan tanpa cincin penyangga, segel tidak akan terpuntir atau tergulung di dalam alur. Bibir bagian dalam dan luar segel memiliki panjang yang berbeda. Bibir pendek adalah bibir yang berfungsi, bersentuhan dengan permukaan perapat, menghasilkan gesekan geser yang rendah, ketahanan aus yang baik, dan masa pakai yang lama. Bibir yang panjang memiliki interferensi yang lebih besar dengan permukaan yang tidak bergerak, sehingga menghasilkan ketahanan gesekan yang tinggi. Hal ini memberikan stabilitas yang baik pada segel berbentuk Y dan mengkompensasi keausan. Struktur ini memberikan kinerja penyegelan yang baik di lingkungan bertekanan tinggi dan rendah serta dalam pergerakan kecepatan tinggi. Oleh karena itu, segel berbentuk Yx saat ini banyak digunakan. (Berbentuk Y, berbentuk V, Y...) Penyegelan cincin-O dicapai melalui aksi oli bertekanan, yang mengencangkan bibirnya pada permukaan penyegelan. Tekanan oli yang lebih tinggi menghasilkan seal yang lebih baik. Selama penggunaan, perhatian harus diberikan pada arah pemasangan untuk memastikannya terbuka di bawah tekanan.

Kebocoran Silinder Hidraulik

Apakah ini ideal untuk asilinder hidrolikbenar-benar tidak ada oli hidrolik yang bocor? Banyak orang yang percaya bahwa kebocoran oli hidrolik pada silinder hidrolik memiliki banyak kekurangan, jadi bukankah yang terbaik adalah menghilangkan semua kebocoran? Sebenarnya, hal ini tidak terjadi. Jika tidak ada kebocoran sama sekali, gerakan bolak-balik batang piston di dalam silinder tidak akan membawa oli keluar, mengakibatkan gesekan kering dan berdampak negatif terhadap kinerja dan umur silinder. Selain itu, mencapai penyegelan mutlak dalam silinder hidrolik adalah hal yang mustahil. Gerakan bolak-balik batang piston pasti menghasilkan sejumlah oli. Namun kebocoran ini harus diminimalisir. Oleh karena itu, seal hidraulik harus memiliki kebocoran yang sangat rendah, kinerja penyegelan yang sangat baik, dan secara otomatis meningkatkan efek penyegelannya seiring dengan meningkatnya tekanan oli hidrolik. Bahkan di lingkungan kerja yang keras seperti tekanan tinggi dan suhu tinggi, kebocoran segel hidrolik tidak akan meningkat secara signifikan.

Ringkasan

Silinder hidrolik adalah penggerak sistem hidrolik dan merupakan komponen penting dari sistem. Kualitas segel silinder hidrolik secara langsung mempengaruhi kinerja kerja dan efisiensi seluruh sistem. Oleh karena itu, kita harus memastikan bahwa silinder hidrolik memiliki kinerja penyegelan yang baik.
