Apa struktur dasar catok? Bagaimana cara mempertahankan dan catok?

Perkenalan

Sebagai praktisi pemrosesan mekanis,Catok alat CNCadalah salah satu alat yang sangat diperlukan dalam pekerjaan sehari -hari kami. Ini memainkan peran penting dalam penjepitan, pemrosesan, dan perakitan bagian.

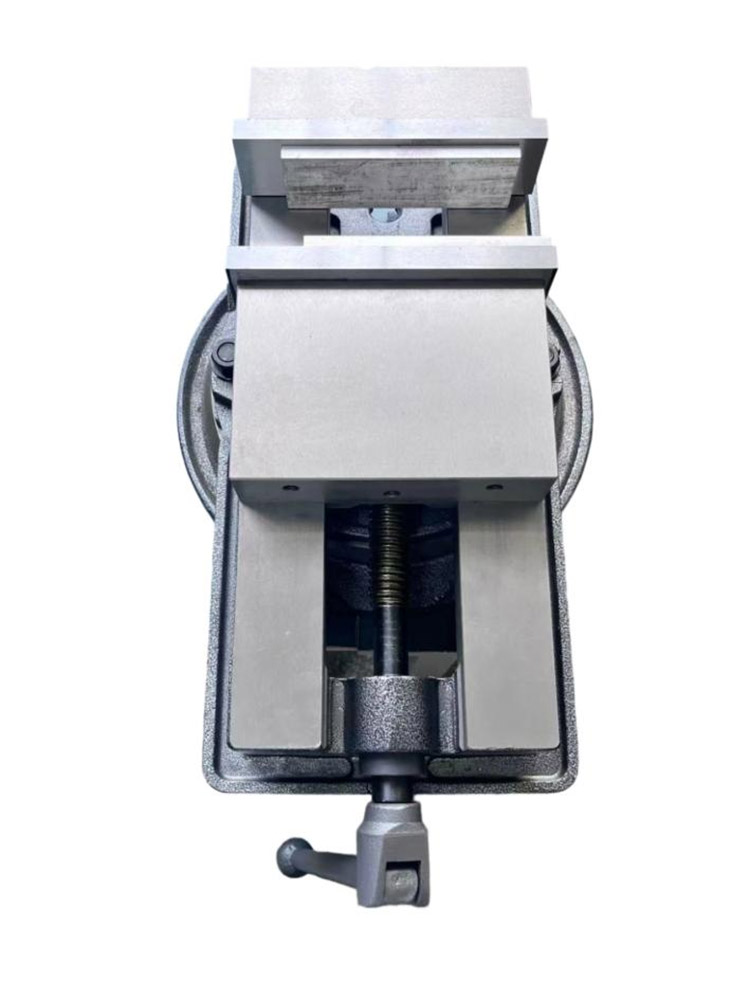

1. Struktur dasar catok penggilingan

(1) Tubuh rahang

Tubuh rahang biasanya terbuat dari besi cor atau baja berkekuatan tinggi. Ini tidak hanya menyediakan basis pemasangan untuk komponen lain, tetapi juga memiliki gaya penjepit dan berbagai tekanan selama pemrosesan.

(2) memperbaiki rahang dan rahang bergerak

Rahang tetap dan rahang bergerak digunakan untuk menjepit benda kerja. Rahang tetap dipasang di satu sisi tubuh rahang, sedangkan rahang bergerak terhubung ke tubuh rahang melalui sekrup. Rahang bergerak dapat bergerak di sepanjang rel pemandu tubuh rahang yang digerakkan oleh sekrup untuk mencapai penjepit atau pelonggaran benda kerja.

(3) Sekrup dan mur

Sekrup dipasang di dalam tubuh rahang, satu ujung terhubung ke rahang yang dapat dipindahkan, dan ujung lainnya memanjang keluar dari tubuh rahang untuk membentuk pegangan. Dengan memutar pegangan, sekrup menggerakkan rahang bergerak untuk bergerak untuk mencapai aksi penjepit atau pelonggaran.

(4) Panduan Rel

Rel panduan adalah jalur di mana rahang bergerak bergerak, biasanya terletak di sisi tubuh rahang. Akurasi dan kualitas permukaan rel panduan secara langsung mempengaruhi stabilitas bergerak dan akurasi penjepit rahang yang dapat dipindahkan.

(5) basis

Basis adalah bagian pendukung dari catok, biasanya dirancang agar dapat diputar, sehingga operator dapat menyesuaikan arah benda kerja sesuai kebutuhan.

2. Pemeliharaan catok mesin

(1) Membersihkan

Setelah setiap penggunaan, bersihkankeburukanTubuh, rahang, sekrup dan pagar rel dengan kain bersih untuk menghilangkan pengajuan besi, debu dan residu minyak yang tersisa selama pemrosesan. Terutama rahang, jika ada pengajuan besi yang tersisa, itu mungkin menggaruk permukaan benda kerja saat menjepit benda kerja di waktu berikutnya.

(2) Pelumasan

Menjaga vise dilumasi adalah kunci untuk memperpanjang masa pakainya. Oleskan jumlah oli pelumas yang sesuai ke sekrup dan rel pemandu secara teratur. Minyak pelumas tidak hanya dapat mengurangi gesekan antar bagian, tetapi juga mencegah karat.

(3) Periksa sekrup dan mur

Periksa secara teratur kesesuaian sekrup dan mur. Jika sekrup ditemukan berputar tidak smoothly atau ada tanda -tanda kelonggaran, sesuaikan atau ganti mur dalam waktu. Akurasi yang sesuai dengan sekrup dan mur secara langsung mempengaruhi gaya penjepit dan fleksibilitas operasional catok, sehingga tidak dapat diabaikan.

(4) Periksa pangkalan

Stabilitas basis sangat penting untuk efek penggunaan catok. Jika baut pemasangan pangkalan ditemukan longgar, kencangkan tepat waktu. Pada saat yang sama, periksa apakah fungsi rotasi basis normal. Jika rotasi tidak halus, bersihkan debu dan puing -puing di dalam alas dan oleskan oli pelumas jika diperlukan.

Kesimpulan

Catok mesin adalah alat yang sangat pentingPemrosesan Alat Mesin CNC. Struktur dasarnya sederhana tetapi kuat, jadi kami akan dengan hati -hati mempertahankan dan menggunakannya. Saya berharap pengalaman dan keterampilan kami dapat membantu.
