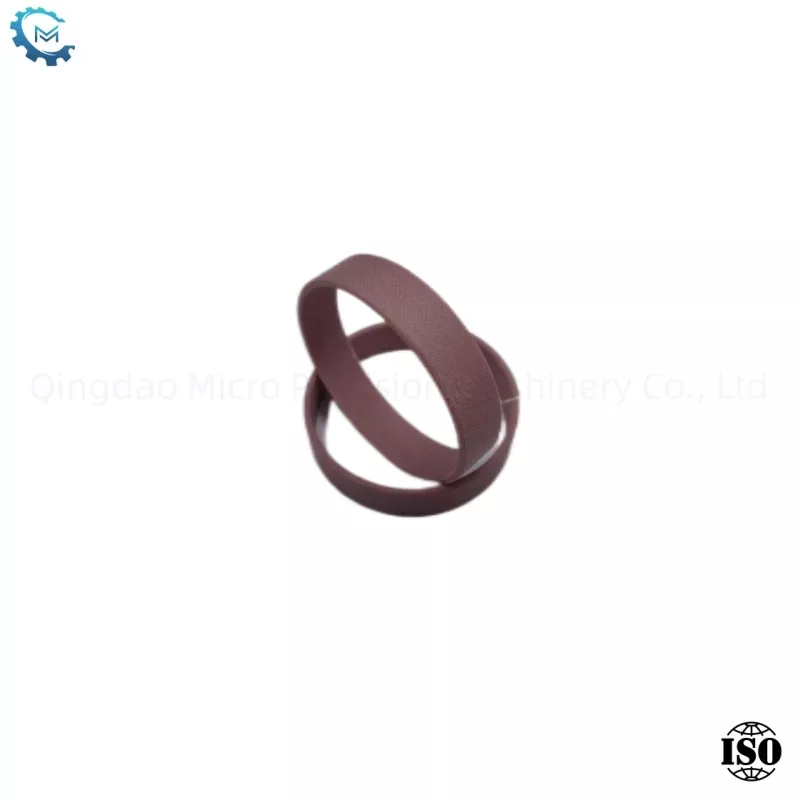

Panduan Seri Panduan MPMDS
Seri panduan cincin MPMDS terutama berfungsi sebagai panduan dan terutama digunakan untuk memandu piston dan cincin piston dalam silinder hidrolik dan silinder pneumatik, memainkan peran pendukung dan penuntun.
mengirimkan permintaan
Deskripsi Produk
Cincin pemandu, juga disebut cincin pendukung, adalah bagian yang digunakan pada piston atau batang piston silinder hidrolik atau silinder gas untuk mendukung pergerakan piston atau batang piston. Ini dapat mencegah piston atau batang piston dari kontak langsung dan gesekan dengan tubuh silinder selama gerakan, dan melindungi tubuh silinder dan piston atau batang piston dari kerusakan. Bahan yang umum digunakan untuk cincin pemandu adalah polyoxymethylene (POM).
Karakteristik permukaan alur
|
Menyelesaikan |
Rtmax (satu) |
Inggris (um) |
|
Slidingsurface |
≤2.5 |
0,05 - 0,3 |
|
Groovebottom |
≤10 |
≤1.6 |
|
Grooveside |
≤15 |
≤3 |

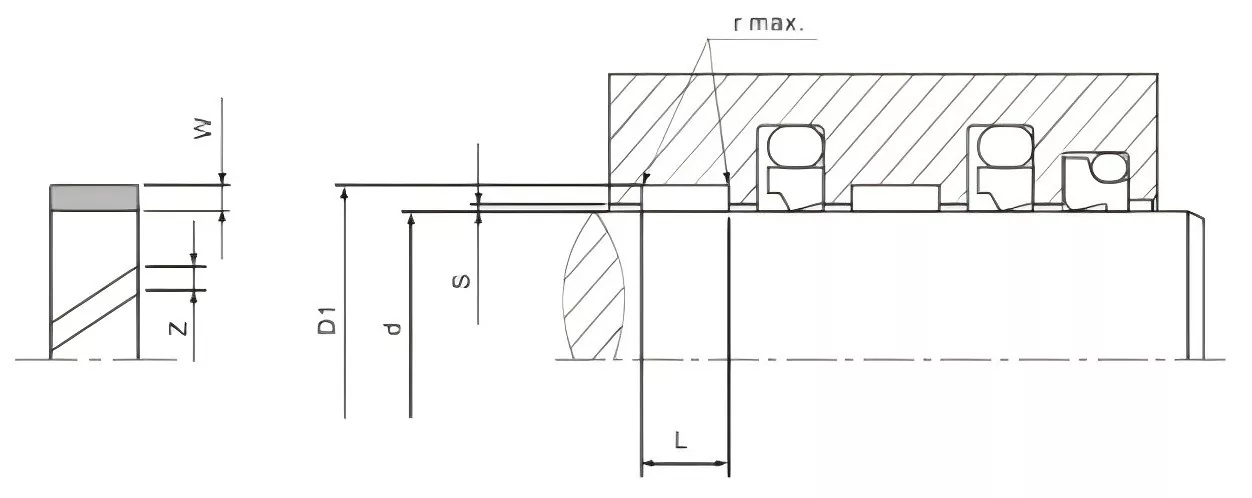

Spesifikasi
|
Diameter batang |
Diameter bawah |
Lebar alur |
Byness dipandu |
Panduan Cincin Clearance |
|
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Batasi izin s
|
Diameter silinder |
Smin. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Dapatkan kutipan sekarang
Diisi dengan ptfe
Fitur
Sabuk pemandu non-logam untuk batang piston, tersedia dalam jenis pemotongan siap pakai dan di tempat
▶Bahan
-King yang tahan pakaian adalah PTFE Bronze Composite
▶Pertunjukan
Elemen panduan non-logam untuk batang piston, juga cocok untuk rongga standar ISO10766.
Pasangan material -metal/plastik mencegah "pemblokiran" dan "kejang" kapasitas beban terbatas (material);
-G gesekan, tidak ada fenomena stick-slip; Cocok untuk kondisi kerja yang berjalan kering dengan pelumasan yang buruk;
Redaman getaran yang baik (getaran radial);
-Kabukan kemungkinan kotoran asing;
-Guide Ring Corner Rounding mencegah ekstrusi celah tepi "ekstrusi" di sudut semi-lingkaran alur rongga.
> Kondisi kerja
Kecepatan linier: ≤15 m/s;
Kapasitas beban: ≤15 N/mm2, pada 20 ℃; <7.5n/, pada 80 ℃; <5n/mm2, pada 120C. Suhu operasi maksimum: -60 ° C ~+150 ° C (200 ° C).

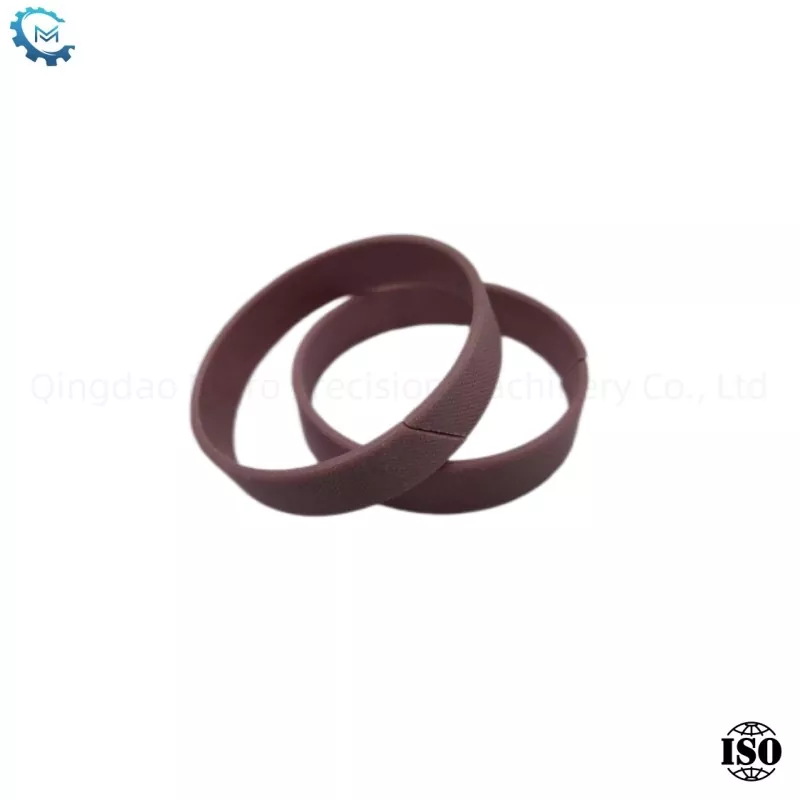

Kain fenolik
▶Fitur
Elemen panduan non-logam untuk piston.
▶Bahan
-King yang tahan pakaian adalah kain fenolik
▶Pertunjukan
Digunakan sebagai elemen panduan non-logam untuk batang piston, juga cocok untuk rongga standar IS010766.
Pasangan bahan -metal/plastik mencegah fenomena "blocking" dan "kejang";
-kapasitas bantalan beban tinggi, elastis sebelum mencapai suhu kerja yang rapuh;
-Guide Ring Corner Rounding mencegah ekstrusi tepi "ekstrusi" di sudut semi-lingkaran alur rongga.
▶Kondisi kerja
Kecepatan garis: <1m/s
Kapasitas beban: <50n/mm2, di bawah 120C suhu kerja maksimum: -60 ℃ ~+120 ° C
